MESH POLIEDRICA (breve) + ESS

MESH POLIEDRICA (breve) + ESS

notion image

BREVE DESCRIZIONE

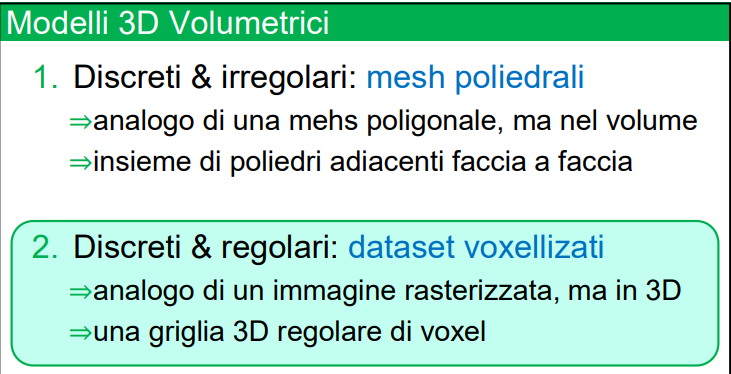

DIFFERENZA POLIEDRO E VOXELS
  • MESH VOL: Le celle sono adiacenti per faccia ì
  • VOXELS:
      • notion image
CARATTERISTICHE

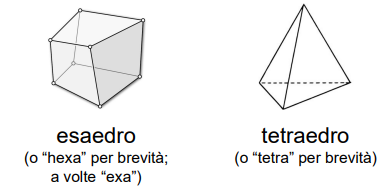

  • mesh poligonale → celle / poliedri (esaedro o tetraedro o altro [raramente])
notion image

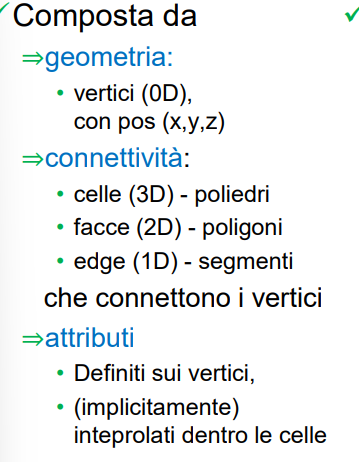

COMPOSIZIONE
notion image
  • principale applicazione → Simulazioni ingegneristiche
  • conversione da volumetrica a bidimenionale → operazione difficile
  • COORDINATE BARICENTRICHE
    • stessa fuffa ma con i volumi invece che le aree
  • formula: volume dell’altra parte / volume totale
notion image

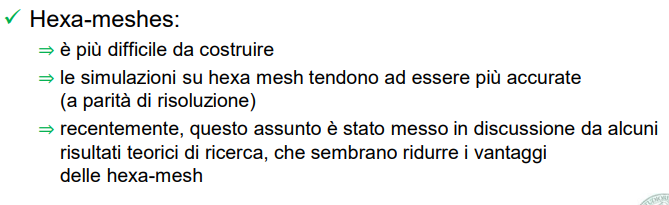

CARATTERISTICHE HEXA MESH
notion image

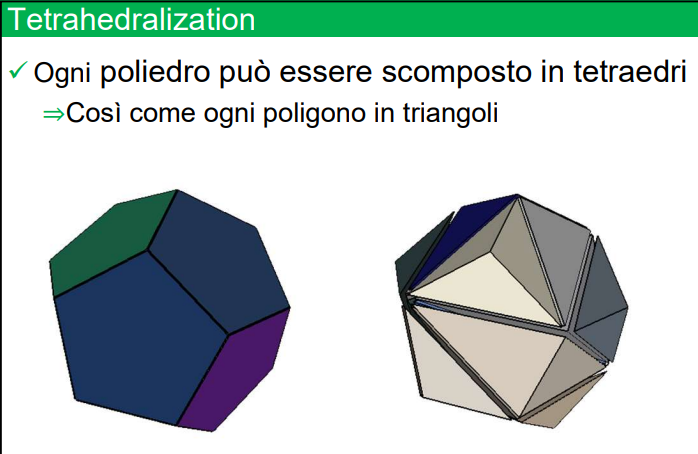

TETRAEDIZZAZIONE
  • Tetraedro = struttura simpliciale del volume
  • La scomposizione in tetraedri non è unica per un poliedro
notion image

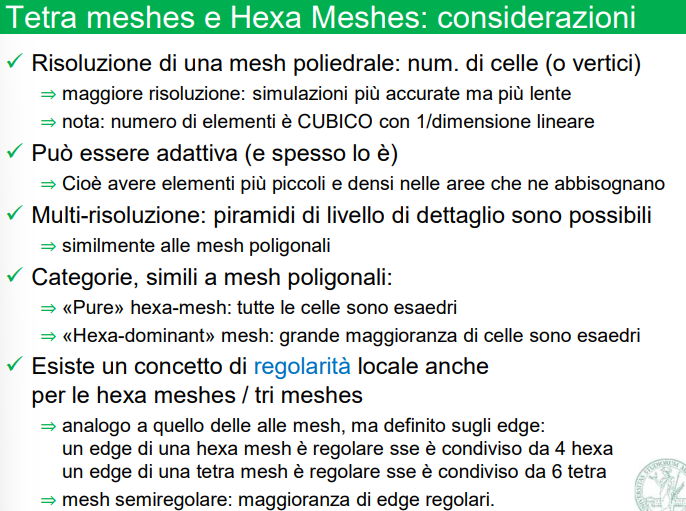

Key Words: risoluzione, piramide, regole di regolarità
