PM: nuovo metodo di memorizzazione attributi (textel)

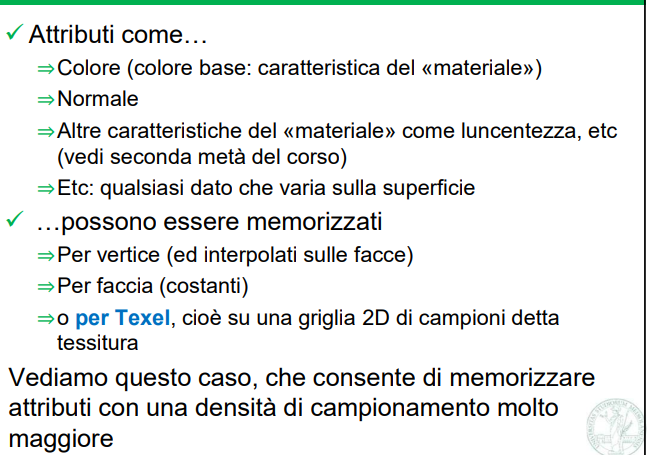

introduzione

densità di campionamento

si intende quanto fitto o dettagliato è il modo in cui vengono memorizzati gli attributi su una superficie 3D.

in sintesi memorizzare per textel mi permette di avere una densità di campionamento maggiore ed è più desiderabile per rappresentare gli attributi relativi all’estetica finale del modello 3d in quanto più complessi e dettagliati

funzionamento texture mapping

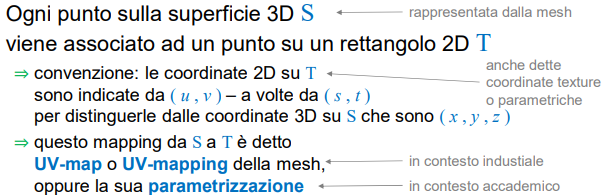

per fare l’associazione da S a T bisogna “squoiare” la pelle del modello 3d e stenderlo sul piano in 2D di coordinate uv. E’ possibile ripetere la mappatura per sistemare eventuali errori.

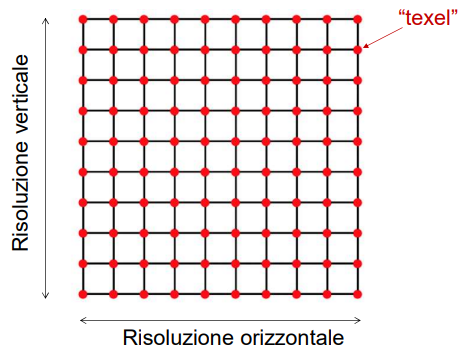

esempio tessitura: la risoluzione corrisponde al numero di textel, che si solito è pari ad una potenza di 2 sia in verticale sia in orizzonatale

il textel memorizza gli attributi relativa a quello specifico punto (come il pixel di uno schemo)

LIMITI DI SPAZIO

risoluzione espressa come potenza di 2
sono caratteristiche imposti dalla GPU che supporta nativamente il rendering con texture
premessa → canale

struttura dati in ogni textel, ogni canale memorizza i parametri per esprimere un singolo attributo. Ogni textel ha in genere da 1 a 4 canali, quindi se ad esempio devo rappresentare altre informazioni come il rilievo, posso decidere di memorizzare le normali su un altra texture sovrapposta oppure di aggiungere canali nello stesso textel.

esempio: l’attributo colore RGB ha 4 canali

dove memorizzo le posizioni uv dato il modello 3d?

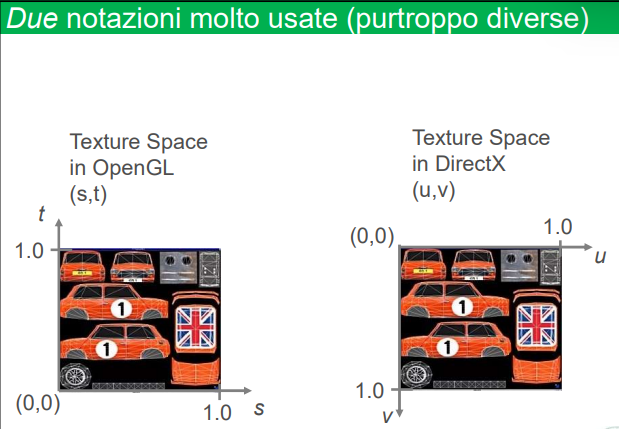

struttura piano uv

Le coordinate texture sono “normalizzate” fra 0 e 1, ovvero ogni mesh mappa tutti i suoi textel su un piano lungo 1

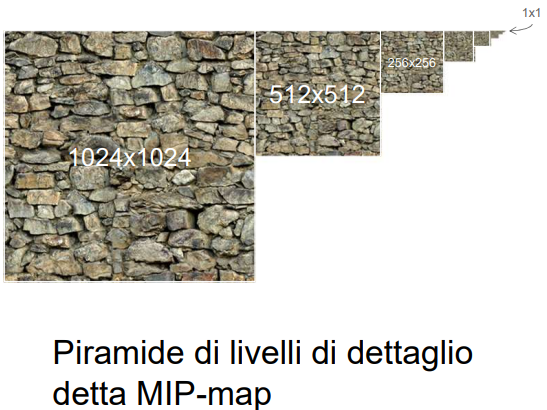

struttura MIP-map

è una serie di texture della stessa immagine ma con risoluzioni decrescenti che mi permette di avere un modello 3d multi-risoluzione

memorizzarlo mi solo costa 1/3 in più rispetto all’originale texture

Così quando l’oggetto è lontano posso usare risoluzioni più economiche. Ad esempio se ho un vaso rosso e bianco da lontano vedo un misto dei 2, quindi mi da la possibilità di comprimere ulteriormente la texture

questa compressione in base allo scenario è svolta dall’hardware

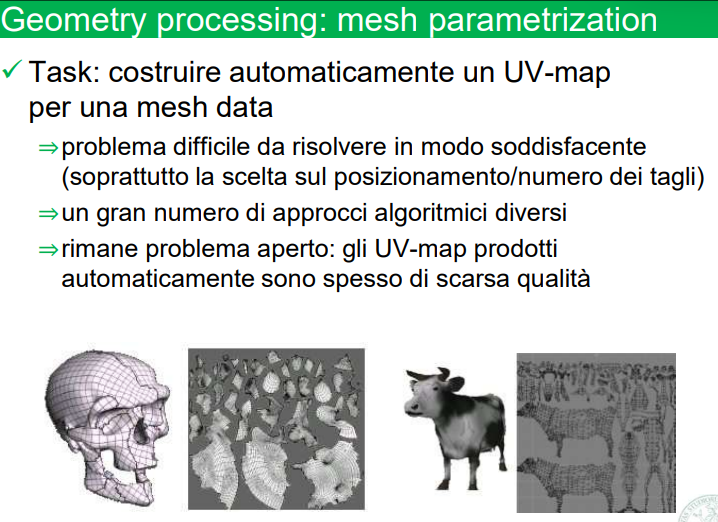

algoritmi per mappare sulla uv map: DESCRIZIONE

spesso i tagli sono realizzati in modo dall’aspetto irregolare dal computer

texture seam, texture atlas, normal map: 3 TIPI DI MAPPATURA

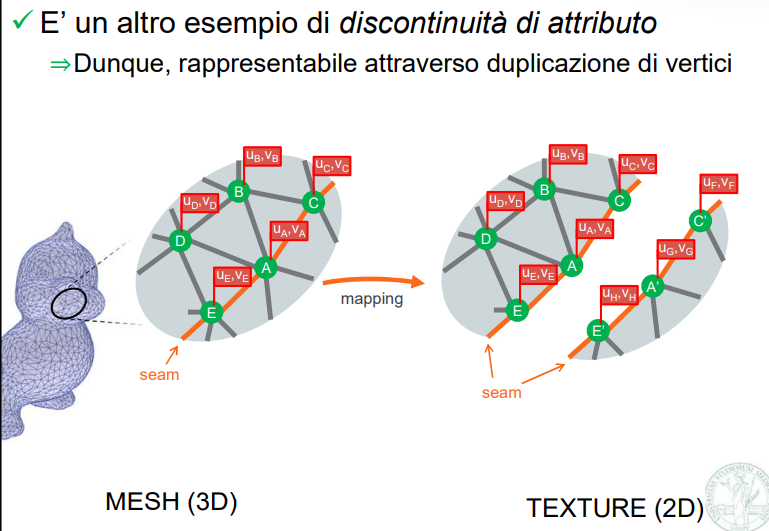

TESTURE SEAM = squoiatura connessa

ogni vertice tagliato (seam = taglio) dalla mappa 3d viene duplicata nella mappa 2d

Quindi nella mesh 3D ho un solo vertice A, ma nella texture ci sono A e A’, con coordinate UV diverse.

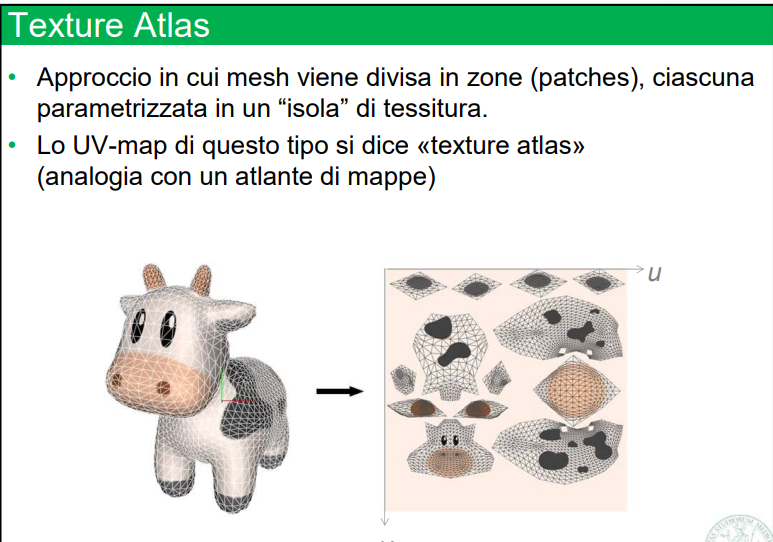

texture atlas = squoiatura fino ad avere pezzi distinti (patches)

normal map

texture che campiona le normal(i) della superficie in modo da riprodurre dettagli ad alta frequenza, come gli avvallamenti
lo stesso effetto dettagliato si potrebbe effettuare con un modello ad alta risoluzione di mesh senza necessità della texture (bensì memorizzo per faccia o vertice senza la texture) ma il primo metodo occupa meno spazio in memoria e aumenta le prestazioni della GPU

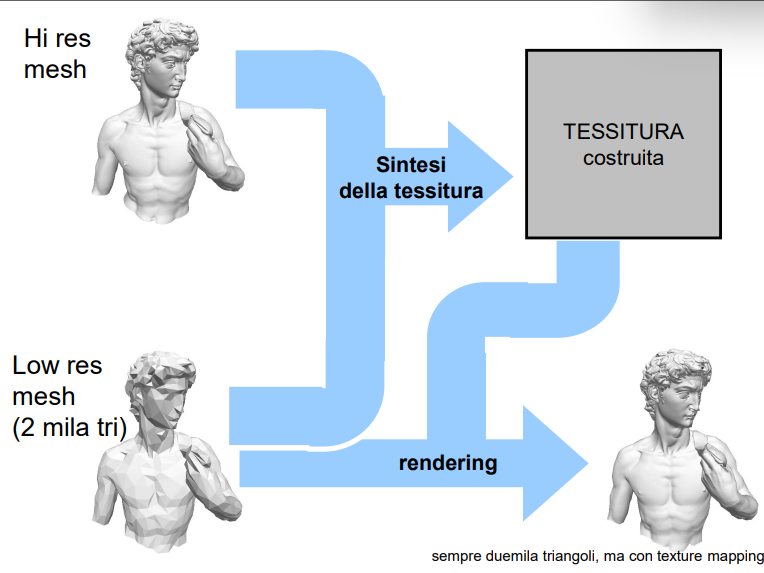

texture baking

Immagina di avere:

🧱 Un oggetto molto dettagliato (hi-res) → bello, ma pesante da usare

🧊 Una versione semplificata (low-res) → più leggera, ma senza dettagli

Il baking è un modo per:
👉 "Copiare" i dettagli visivi (es. luci, colori, rilievi) dell’oggetto ricco
👉 dentro un’immagine (texture)
👉 che poi viene appiccicata sul modello semplificato

Così ottieni:
✅ Oggetto leggero

✅ Ma che sembra dettagliato grazie alla texture "cotta"

OSSERVAZIONI

questo texture sono applicabili a superfici che si comportano come “bucce di oggetti”: ad esempio ho un cavallo e rappresento la sua estetica superficiale, ma questo esclude pelurie, nuvole, fiamme…che nn partono da oggetti geometrici

le tessiture possono essere fotografate, create da artisti, generate automaticamente a partire da modelli ad alta risoluzione
